VRF Klima Sistemleri Nedir?

Endüstriyel Alanlardan Konutlara Akıllı İklimlendirme Çözümü

VRF Sistemi Nasıl Çalışır?

VRF (Variable Refrigerant Flow), Türkçesiyle “Değişken Debili Soğutucu Akışkan” sistemleri, merkezi klima sistemlerinin gelişmiş bir versiyonudur. Temel prensibi, bir dış üniteye bağlanan çok sayıda iç üniteyle birlikte çalışmasıdır. Her iç ünite, ihtiyacına göre soğutucu akışkanı farklı miktarda alarak bağımsız kontrol sağlar.

🔧 Ana unsurlar:

• Dış Ünite: Isı transferini sağlar
• İç Üniteler (kanallı, kaset, duvar tipi vb.): İklimlendirme görevini üstlenir
• Elektronik Genleşme Vanası (EEV): Soğutucu akışkanın debisini ayarlar
• Kontrol Paneli: Her bölgeyi bağımsız kontrol etme imkanı sağlar

VRF Nerelerde Kullanılır?

VRF sistemleri, enerji verimliliği ve alan tasarrufu sağladığı için geniş bir uygulama alanına sahiptir:

🏢 Kullanım alanları:

• Ofis binaları
• Oteller
• Alışveriş merkezleri
• Hastaneler
• Okullar
• Rezidans ve lüks konut projeleri
• Küçük-orta işletmeler (klinikler, market zincirleri vb.)

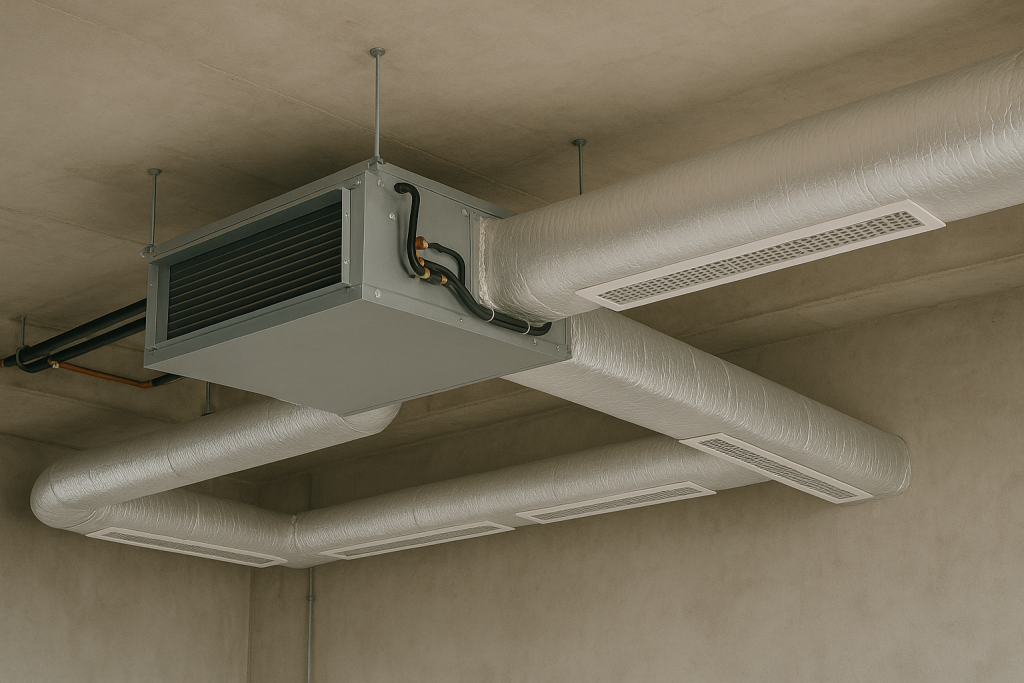

Nasıl Üfleme Yapar? (Hava Dağıtımı)

VRF sistemlerde hava dağıtımı, iç ünite tipine göre değişir.Kanal sistemleri, genellikle kanallı tip VRF iç üniteleri ile çalışır.

🌀 Üfleme yöntemi:

• İç ünite tavan arasına monte edilir
• Cihazın üfleme ağzından çıkan hava, dikdörtgen hava kanalları ile farklı bölgelere taşınır
• Menfez ve difüzörler aracılığıyla ortama yayılır
• Dönüş havası ya kanal aracılığıyla ya da serbest dönüş ile toplanır

Taze Hava Girişi Nasıl Sağlanır?

Taze hava, sistemin verimli çalışması ve iç hava kalitesinin korunması için önemlidir. VRF sistemlerde taze hava 3 şekilde alınabilir:

1. İç ünite üzerinde taze hava girişi varsa:
   → Küçük bir taze hava kanalı bağlanır, dış ortamdan çekilen hava buraya iletilir.
2. Ayrı bir taze hava fanı bağlanır:
   → Fan yardımıyla dışarıdan hava alınır, iç ünitenin emiş hattına kanal ile bağlanır.
3. Klima santrali + VRF kombinasyonu:
   → Özellikle büyük yapılarda klima santrali (AHU) ile entegre çalışabilir.

📍 Kanal bağlantı noktaları:

• Üfleme (supply) çıkışı: İç ünitenin ön kısmında yer alır → buradan çıkan hava kare kanal aracılığıyla dağıtılır
• Emiş (return) hattı: Genelde iç ünitenin arka kısmındadır → dönüş havası burada toplanır
• Taze hava girişi (varsa): İç ünitenin yan veya arka kısmında özel flanş bölgesi olur

Damlama Yapmaması İçin Ne Tür İzolasyon Kullanılır?

💧 Yoğuşma (damlama) sorunu VRF sistemlerde ciddi bir risk olabilir. Özellikle tavan arasında veya görünmeyen bölgelerde izolasyon şarttır:

🔹 Kanal İzolasyonu:

• İç üniteden çıkan soğuk hava kanalı dışarıda yoğuşma oluşturur
• Çözüm: 9 mm – 13 mm kalınlığında kauçuk esaslı izole malzemeler (örneğin armaflex) kullanılır
• Özellikle spiral olmayan, kare kanallarda yapıştırmalı veya kaplamalı izolasyon tercih edilir

🔹 Drenaj Hattı İzolasyonu:

• İç üniteden yoğuşan su, drenaj hattı ile uzaklaştırılır
• Bu hat da izole edilmeli, aksi takdirde hem yoğuşma yapar hem ses sorununa yol açar

🔹 Montaj Püf Noktaları:

• İzolasyonlar çift kat yapılmalı, ek yerleri mutlaka yapıştırılmalı
• Kanal ile izolasyon arasında boşluk kalmamalı
• Tavan arasındaki sıcaklık farkı göz önünde bulundurularak, mümkünse dış cephe tipi izolasyon uygulanmalı

Montajda Dikkat Edilmesi Gerekenler

• Kanal çıkışının iç ünite kapasitesine uygun çapta olmaması
• Drenaj hattının eğimsiz bırakılması → tıkanma ve damlama
• Taze hava kanallarının çapının yanlış hesaplanması
• Yoğuşma hattının izolasyonsuz bırakılması
• Hava akış yönünün ters montajı → performans kaybı

Boyut Havalandırma olarak, İstanbul ve çevre illerde kanallı VRF sistemleri için profesyonel çözümler sunuyoruz. Uzmanlıkla yapılan her uygulama, uzun ömürlü, sessiz ve verimli sistemlerle sonuçlanır.

👉 Projeye özel kanal hesaplamaları
👉 Kaçak yapmayan bağlantı sistemleri
👉 Yoğuşma önleyici izolasyon uygulamaları
👉 Mimari uyumlu tavan arası kanal montajları

VRF sistemlerinde sadece cihaz değil, kanal sistemi de performansın kalbidir.
Biz bu kalbi doğru şekilde çalıştırıyoruz.
